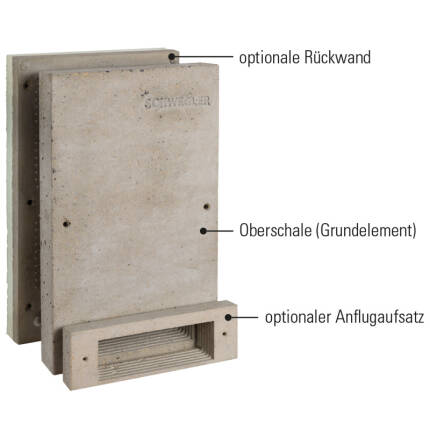

Die Oberschale ist das eigentliche Spaltenquartier und ist an der Rückseite offen. Im Inneren sind zwei geteilte und nach oben verjüngende Hangzonen ausgebildet. Darunter befindet sich ein tieferer Hangbereich. Die Innenseite ist mit einer speziell optimierten Oberflächenstruktur versehen. Die Oberschale kann direkt auf die Fassade geschraubt werden (vgl. Abb. 2A). Die Fassadenoberfläche (z.B. Putz) bildet dann die Rückwand des Quartieres. Das Abdichten der Kontaktstelle z.B. mit Acryl ist empfehlenswert. Überwiegend wird die Oberschale jedoch in die Fassade eingelassen (z.B. Einkleben, Einmauern). Die Oberfläche der 3FE kann dann überputzt werden oder z.B. bei Sichtmauerwerk unverputzt bleiben. Durch die offenen Rückseite eignet sich die Oberschale besonders um bereits existierende Quartiere zu erhalten und deren Zugang, z.B. bei Dämmmaßnahmen, bautechnisch korrekt auszuführen. Die Oberschale kann optional mit der isolierten Rückwand und/oder dem Anflugaufsatz kombiniert werden.
Mit Hilfe der 3FE Rückwand wird ein in sich geschlossenes Quartier geschaffen, dessen Rückseite zum Gebäude hin vollständig gedämmt ist (30 mm Hartschaum, Wärmeleitwert λ = 0,034 W/mK; Rückwand gesamt ca. 5 cm Verbund mit λempir ≈ 0,05 W/mK). Die Oberfläche der Rückwand ist mit einer speziellen Rillenstruktur ausgestattet die einen sicheren Halt mit gutem Körperkontakt erlaubt. Bei Verwendung der Rückwand ist ein Durchstieg in bestehende Quartiere so nicht mehr möglich.
Der Anflugaufsatz wird bei Bedarf außen auf die Oberschale mit den beiliegenden Schrauben befestigt. Er bietet je nach Einbauvariante verschiede Funktionen. Der 3 cm starke Vorbau erlaubt eine zusätzliche Überdämmung des Quartiers. Dadurch kann ein Ganzjahres- bzw. Überwinterungsquartier geschaffen werden. Die zusätzliche Dämmschicht nach außen hin bietet den Fledermäusen (in Mitteleuropa) eine frostsichere Hangzone im Innenraum. Parallel verbessert sich der Wärmeleitwert des gesamten Quartiers zusätzlich. Durch einen hervorstehenden Anflugaufsatz ist die Schaffung einer Tropfkante bzw. eines erweiterten Wetterschutzes möglich. Dabei wird das Eindringen von an der Fassade laufendem Starkwasser und/oder Schlagregen in das Quartier erschwert.
Die Oberschale und Rückwand werden ohne Befestigungsmaterial geliefert. Geeignet für 3FE mit und ohne Rückwand. Lieferumfang: Enthält jeweils 2 Edelstahlschrauben und Universaldübel.
